HWD统一通信平台（HWD）是将数据，语音和视频集成在一个产品中用于中小型企业的理想解决方案，可应用于政企呼叫系统、商用呼叫中心、调度中心行业等场景。HWD是HWD的一个产品系列，包括机箱，交换模块，主控模块，业务模块和电源模块等。HWD的关键思想是用户可以根据自身需求选择不同功能、性能的业务模块及主控模块，这些模块通过专用的通信连接器与背板经由高速以太网连接在一起。
HWD统一通信平台不仅仅是一个独立的VoIP网关或者一个IPPBX产品，它是一个覆盖了全品类电信接口及IPPBX功能的统一通信平台。用户可以自主选择不同的接口模块来任意定制自己的通信系统。HWD支持FXS/FXO/GSM/WCDMA/LTE/E1/ T1/ 音频/无线对讲和磁石等多种通信接口模块以及CPU主控模块。CPU主控模块是通用X86架构，可自由安装IPPBX系统或其他业务系统，支持基于Linux、Windows、国产可信操作系统等为基础的通信业务系统。HWD一个箱体中可安装多个独立的CPU主控模块，用于组建高可靠性的双机冗余解决方案和多机集群的解决方案。HWD将为您带来真正的多合一的融合通信解决方案。
推荐用户数（仅在UDP注册场景下）
推荐并发数
最大自带模拟用户数
最大FXO接口数
最大E1/T1接口数
最大无线口数
最大无线集群口数
500（来源HWD-N-BAYL）
100（参考HWD-N-BAYL）
80（5块AIU-16业务板）
40（5块AIU-8业务板）
20（5块DTU业务板）
20（5块WTU业务板）
20（5块RIU业务板）
1000（来源HWD-N-GML）
200（参考HWD-N-GML）
176（11块AIU-16业务板）
88（11块AIU-8业务板）
44（11块DTU业务板）
44（11块WTU业务板）
44（11块RIU业务板）
2000（来源HWD-I-KABYLR）
500（参考HWD-I-KABYLR）
176（11块AIU-16业务板）
88（11块AIU-8业务板）
44（11块DTU业务板）
44（11块WTU业务板）
44（11块RIU业务板）
尺寸
重量
满配置最大功耗
输入电压（交流电源）
输入电流（交流电源）
电源频率（交流电源）
最大输出功率（交流电源）
馈电电压
用户线距离（用户线线径0.4mm，话机没有接并线条件下）
存储温度
长期工作温度
短期工作温度
环境湿度
空气中微粒的浓度
数值

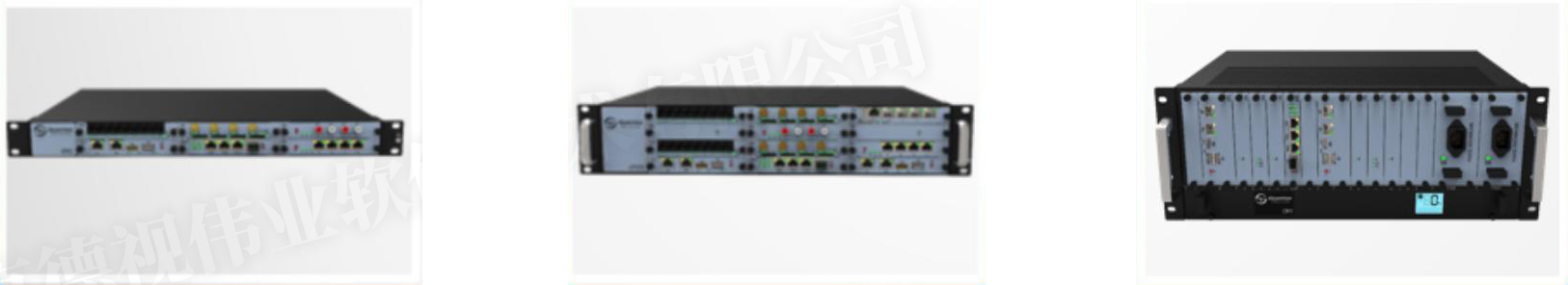

HWD-1911S HWD-1960SHWD-1981S
44mm(高)×434mm(宽)×330mm(深) 88mm(高)×434mm(宽)×330mm(深)176.8mm(高)×435.8mm(宽)×330mm(深)
3.9kg(有HWD-F+5*空面板) 5.6kg(有HWD-F+11*空面板)9.6kg(有HWD-F+11*空面板+2*PSU)
< 64W < 170W< 340W
100V～240V AC
1A 2A4A
50Hz/60Hz
75W 200W400W
-48V
3.0km
-40ºC～70ºC
0ºC～45ºC
-5ºC～55ºC说明：短期工作是指连续工作时间不超过12小时且每年累计不超过8天。
5%～95% RH，无凝结
小于180毫克/m3
AIU-8
AIU-16
WTU
DTU
ACU
RIU
模拟接口板，支持FXO/FXS接口
模拟接口板，只支持FXS接口
无线接口板，支持GSM/WCDMA/LTE无线接入
数字中继板，支持E1/T1/J1中继线路接入
音频广播业务板，支持莲花头接口音频输入输出
无线集群业务板，支持无线寻呼对讲
8路FXS/FXO接口
16路FXS接口
4路GSM/WCDMA/LTE接口
1/2/4路E1/T1/J1接口和1个千兆网口
2组音频输入/输出接口
2/4路无线接口
宽434mm、深330mm、高44mm

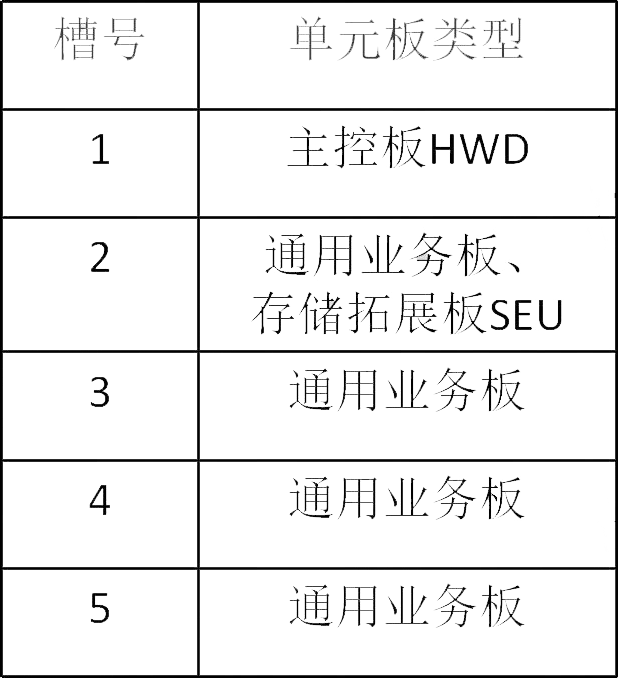

● 提供1个主控板插槽，位于1号槽位，可安装HWD-N-GML或HWD-N-BAYL主控板。
● 提供4个业务板插槽，位于槽位2～5，可安装各种业务板，支持混插。
● 主控板想要拓展硬盘，可将硬盘板SEU插到槽位2，安装2.5寸硬盘。
HWD-1911S采用1U标准机箱，作为一款中小型企业语音交换设备，也可以作为中小型分支机构的本地接入网关，可扩展多种类型的电信接口，模拟/数字E1/T1/GSM/LTE/无线对讲/音频广播/磁石。
● 只支持拓展一块硬盘；
● 主控板在槽位1，硬盘板放置在槽位2；
注：通用业务板包含：AIU、WTU、DTU、ACU和RIU。
宽434mm、深330mm、高88mm

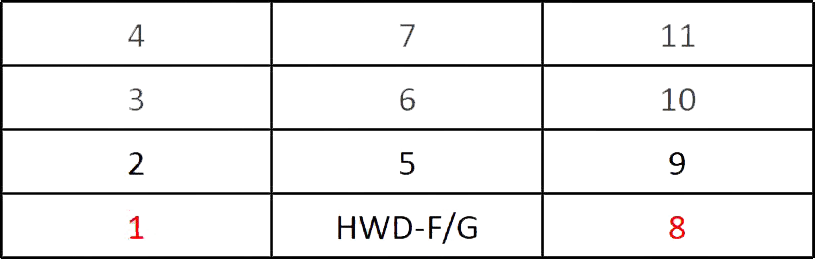

● 提供2个主控板插槽，位于1和8号槽位，支持安装所有型号HWD主控板。1号槽默认安装主控板 ，8号槽在没有安装主控板时可插业务板。
● 提供9个业务板插槽，位于槽位2～7、9~11，用于安装各种业务板，支持混插。

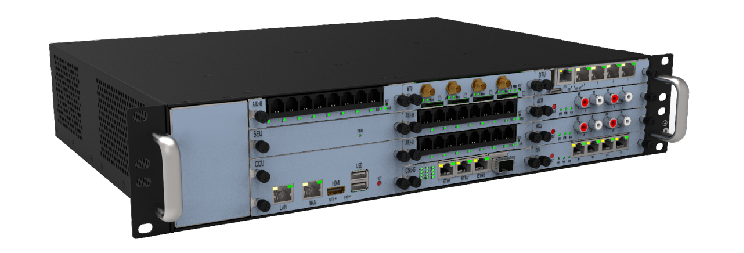

HWD-1960S采用2U标准机箱，作为一款中小型企业语音交换设备，也可以作为中小型分支机构的本地接入网关，可扩展多种类型的电信接口，模拟/数字E1/T1/GSM/LTE/无线对讲/音频广播/磁石。
宽435.8mm、深330mm、高176.8mm

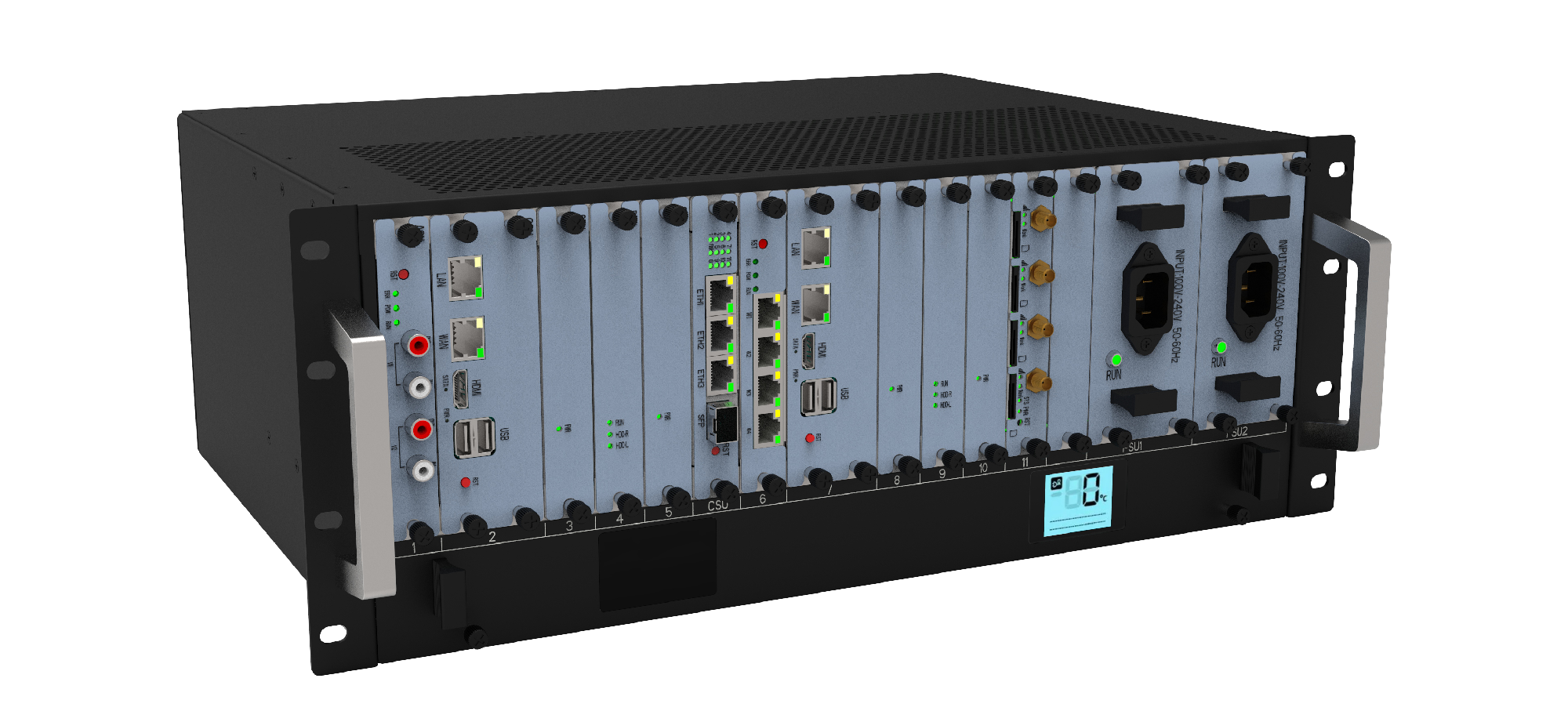

HWD-1981S采用4U标准机箱，作为一款中大型企业语音交换设备、调度主机，支持双机热备和分布式集群（需软件配合），支持RAID，支持冗余电源；可扩展多种类型的电信接口，模拟/数字E1&T1/GSM/LTE/无线对讲/音频广播/磁石

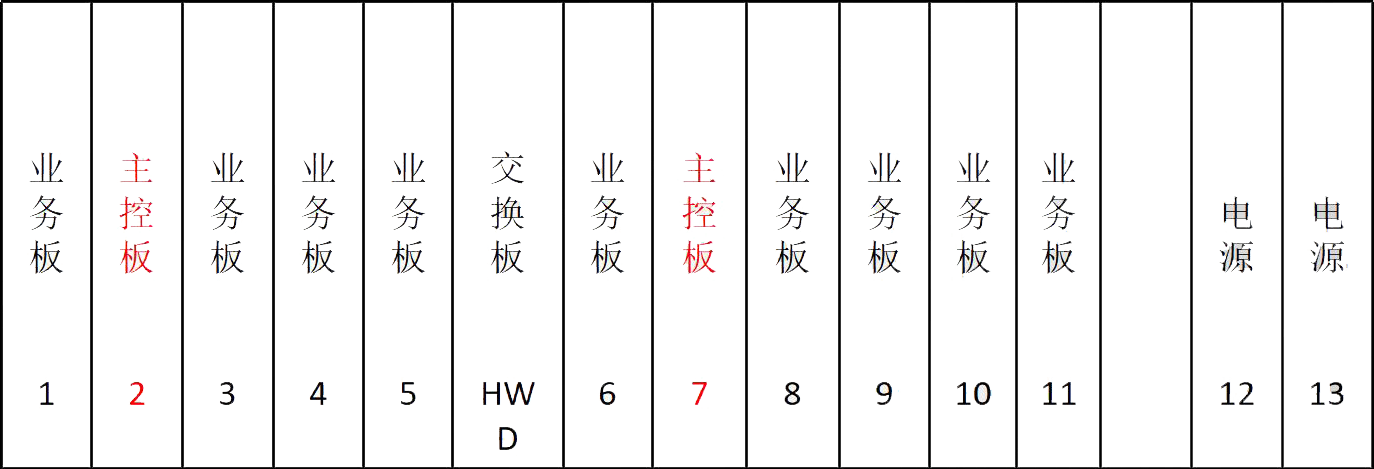

● 提供2个主控板插槽、9个业务板插槽、2个电源插槽。
● 槽位1、3～6和8～11为业务板槽位，用于安装各种业务板，支持混插。
● 槽位2和7为主控板槽位，用于安装HWD板，支持双主控。7号槽在没有安装主控板时可插业务板。

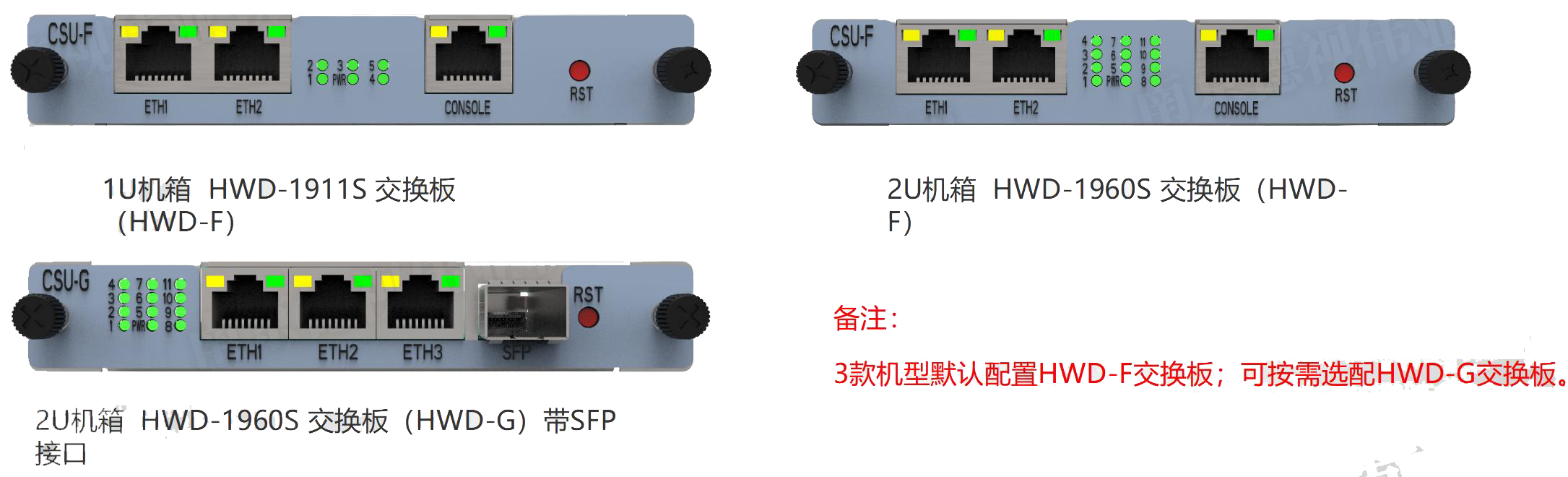

HWD核心交换板分为HWD-F和HWD-G两种，HWD-F为100M交换板，HWD-G为1000M交换板。此外，HWD-F提供2个ETH网口，1个CONSOLE端口，1个RST键；HWD-G除了提供3个ETH网口以外，还提供1个SFP端口。HWD实质上就是一台以太网交换机，前置网口和光口用于连接外部网络设备，后置网口用于连接主控板和业务板，组成内部交换网络。
HWD 是一款针对于VoIP应用研发的主控板，采用标准的X86架构，配置为HWD 四核心四线程CPU，标配4G内存和16G MSATA固态硬盘（可按需更换）。支持标准的Linux和Windows系统，可安装Asterisk,Issabel，Elastix，FreePBX，VitalPBX，BrikerPBX，Yate™等开源IPPBX/IVR系统及其他业务系统和专用交换机、防火墙、语音网关应用。
HWD-N-GML 是一款针对于VoIP应用研发的主控板，采用标准的X86架构，配置为Intel(R) Celeron(R) N4120 4核4线程 CPU，标配8G内存，M.2 128G 固态硬盘（可按需更换）。支持标准的Linux和Windows系统，可安装 Asterisk, Issabel，Elastix，FreePBX，VitalPBX，BrikerPBX，Yate™等开源IPPBX/IVR系统及其他业务系统和专用交换机、防火墙、语音网关应用。
HWD系列模拟业务模块，包括AIU-8O、AIU-8S和AIU-4O/S，AIU-16S，搭配HWD统一通信平台使用可将VoIP与PSTN网络融合。AIU系列模拟业务模块可为您带来优质的语音服务，支持包括G.711U、G.711A、GSM、G.722、G.726、G.726、G.729A等多种编解码器。AIU系列模拟业务模块将100%兼容Asterisk、3CX、FreePBX、FreeSWITCH和VOS运营平台，帮助用户降低通信成本。

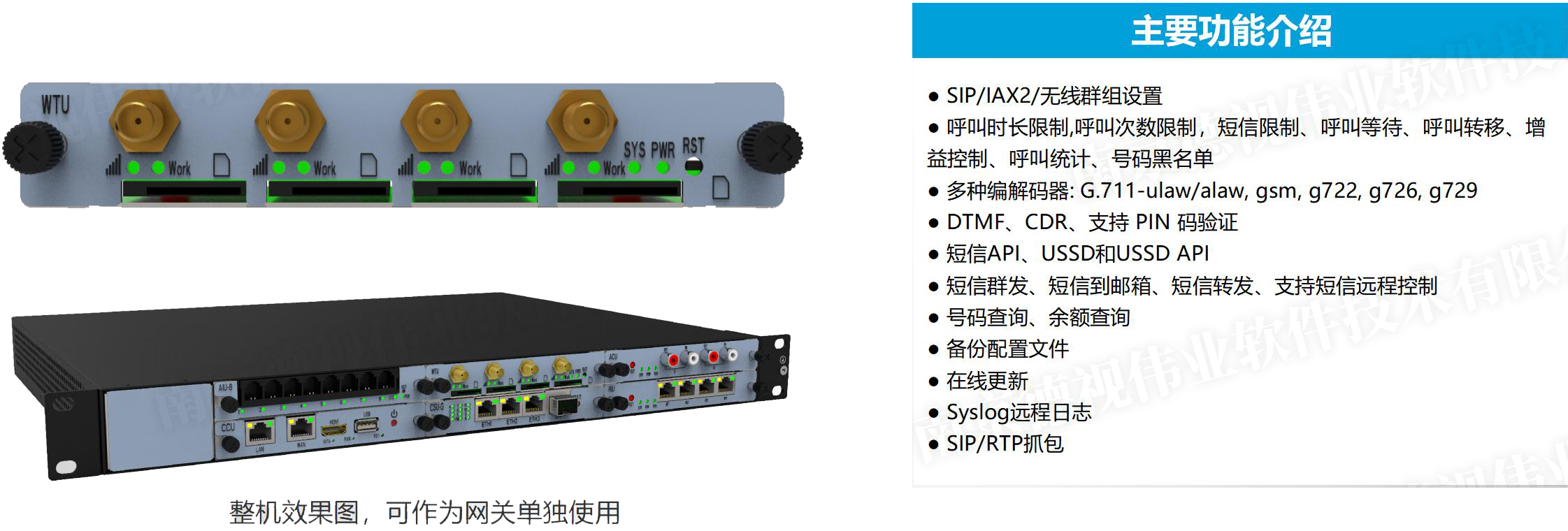

HWD-WTU(Wireless Trunk Unit)系列无线业务模块让HWD统一通信平台支持LTE连接VoIP设备，提供语音和短信功能，在应急调度应用中做应急通信。每个模块提供4个4G信道。

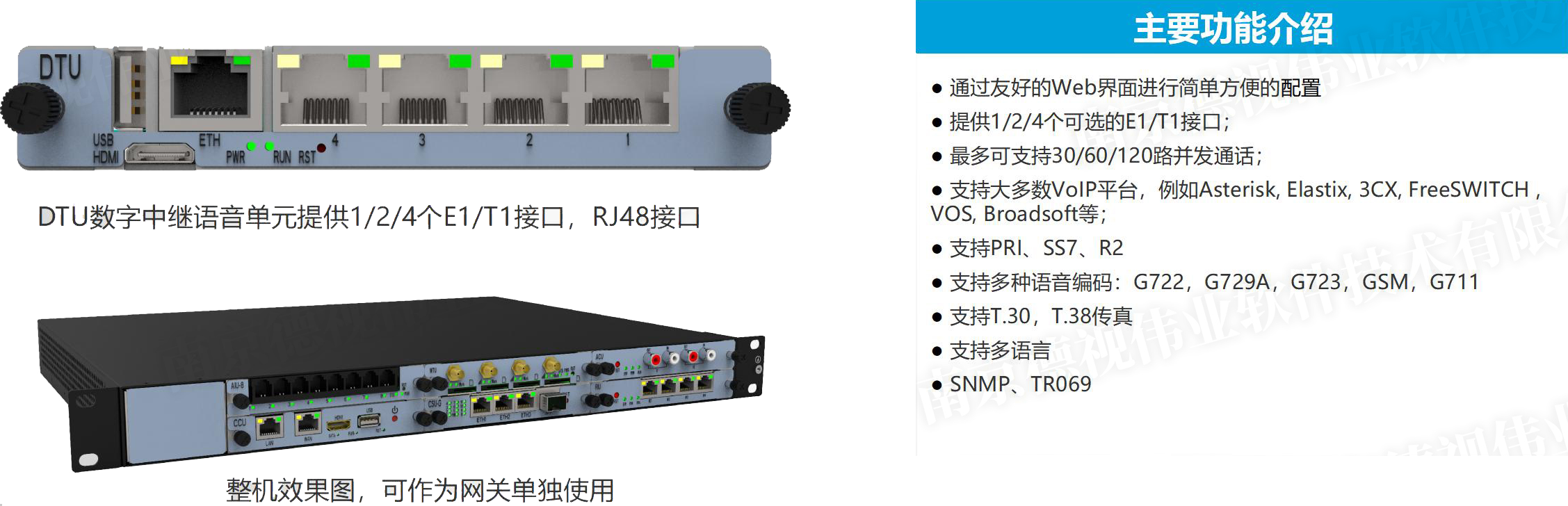

HWD-DTU(Digital Trunk Unit)业务板是专为运营商和呼叫中心设计的VoIP中继语音模块，可将传统ISDN电话系统与IP网络连通，实现VoIP与ISDN的无缝对接。友好的使用界面，简单的操作方式，使用户可以轻松设置个性化网关。用户还可通过API实现网关功能的控制与集成。DTU数字中继语音网关提供1/2/4个T1/E1接口，最多可支持30/60/120路并发通话。

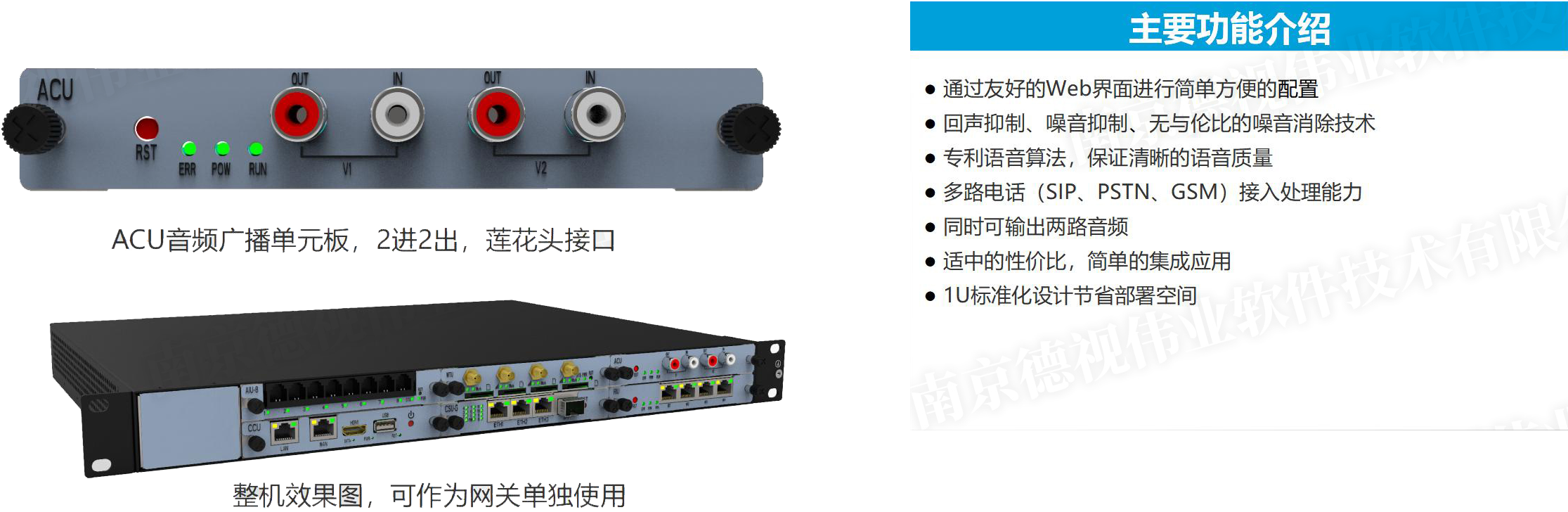

HWD- ACU(Audio Communication Unit)音频广播业务板是一款功能强大的语音接入设备，方便话筒、电话与会议音响调音台系统对接，实现电话、话筒的收、扩音通过电话线路传输，满足电视电话会议应用的需求，保障清晰的语音质量，强大的电话接入控制能力。设备提供2路的音频输入输出接口，用户可通过外接不同设备，达成不同的音频播放控制效果。

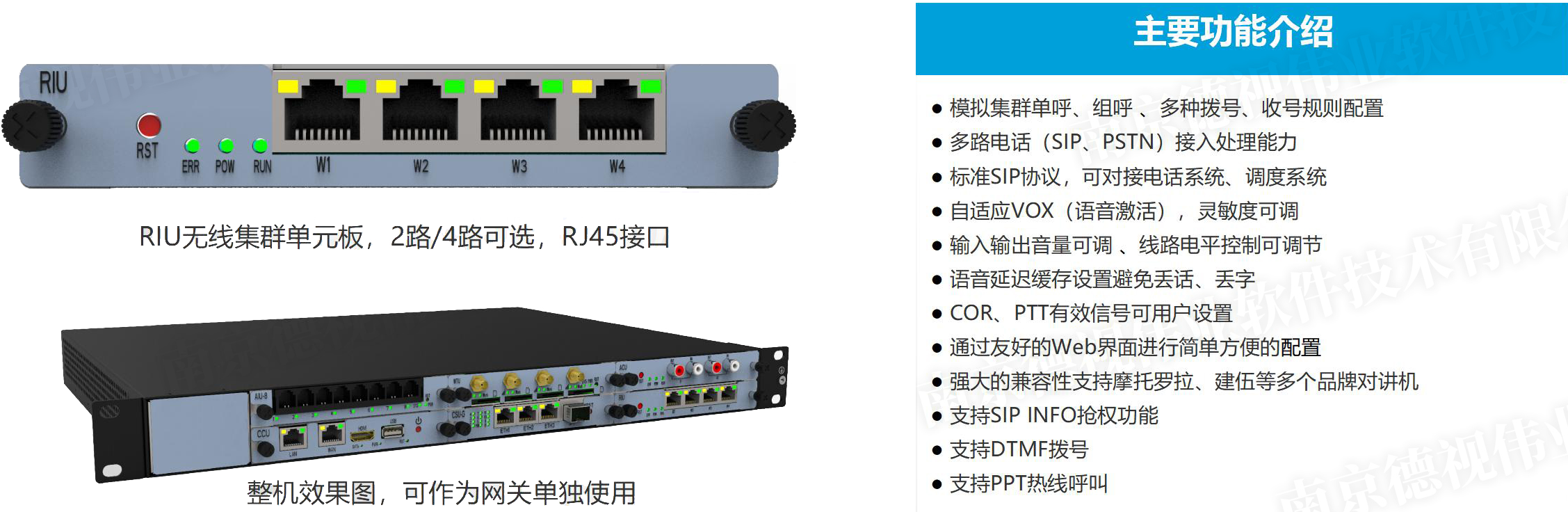

HWD-RIU(Radio Interface Unit)无线集群业务板是一款将对讲集群系统与电话系统进行整合。用户可以方便的通过电话呼叫对讲机，也可以使用对讲 机拨打电话，系统支持传统PSTN电话线路和基于SIP的VoIP电话线路，部署和使用都很方便，可达到即插即用。设备提供2路/4路对讲机接口，采用RJ45插头，配置专业对讲机控制线缆，兼容摩托罗拉、建伍等主流对讲手台和车载电台。此外，无线集群模块配合多方语音领域的经验，开发的语音算法，使得其通话效果高于目前市面上同类产品。 无线集群对讲网关部署灵活简单，简单连线即可使用。支持PSTN、SIP，兼容多型号手台、电台。
HWD-RIU(Radio Interface Unit)无线集群业务板是一款将对讲集群系统与电话系统进行整合。用户可以方便的通过电话呼叫对讲机，也可以使用对讲 机拨打电话，系统支持传统PSTN电话线路和基于SIP的VoIP电话线路，部署和使用都很方便，可达到即插即用。设备提供2路/4路对讲机接口，采用RJ45插头，配置专业对讲机控制线缆，兼容摩托罗拉、建伍等主流对讲手台和车载电台。此外，无线集群模块配合多方语音领域的经验，开发的语音算法，使得其通话效果高于目前市面上同类产品。 无线集群对讲网关部署灵活简单，简单连线即可使用。支持PSTN、SIP，兼容多型号手台、电台。

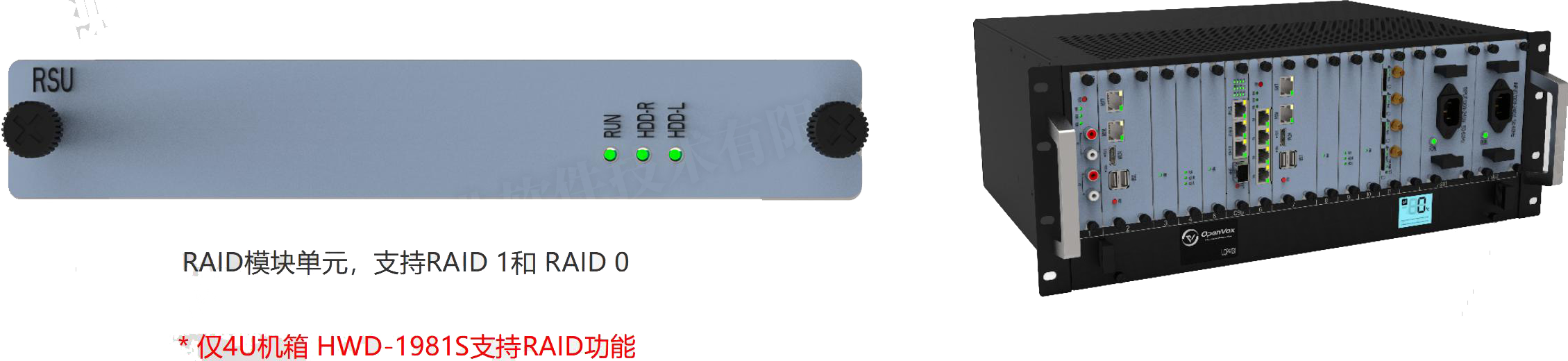

HWD-RSU(RAID Storage Unit)是RAID模块板，利用磁盘阵列技术把多个硬盘组合起来，当作一个整体磁盘使用，目的为提升性能或数据备份冗余。
RSU有RAID 0或者RAID 1两种模式可选，且需配置两块SEU（硬盘拓展板）。RAID 0可加倍提高读写速度，以此来提升设备的性能；但是RAID 0既没有冗余功能，也不具备容错能力，如果一个硬盘损坏，所有数据都会丢失。RAID 1在不牺牲读写性能的基础上实现数据镜像备份的功能；其原理为在主硬盘上存放数据的同时也在镜像硬盘上写一样的数据。当主硬盘（物理）损坏时，镜像硬盘则代替主硬盘的工作。因此只要一个磁盘正常即可维持运作，可靠性较高。
HWD-SEU(Storage Expand Unit)是硬盘板，可选择2.5英寸机械硬盘或者2.5英寸固态硬盘。在主控板载存储之外，增加录音或者数据盘扩展。可插拔设计，方便数据转移。
